Армопояс в доме из газобетона: зачем нужен, размеры и технология устройства

Содержание:

1. Что такое армопояс?
2. Зачем нужен армопояс в доме из газобетона
3. Виды армопоясов
4. Устройство армопояса в доме из газобетона
5. Основные ошибки при установке армопояса
6. Заключение

В строительстве газобетон ценят за небольшой вес, точную геометрию и хорошую теплоизоляцию. Однако у материала есть особенность: блоки уверенно работают на сжатие, но хуже переносят растяжение, изгиб и сосредоточенное давление. Если плита перекрытия, балка или стропильная система передает усилие на небольшой участок кладки, в стене могут появиться трещины. Похожая проблема возникает при неравномерной усадке фундамента и сезонных подвижках грунта.

Чтобы связать стены и распределить воздействия по периметру, в проект включают армопояс. Это не дополнительная мера «на всякий случай», а расчетный конструктивный элемент. Его параметры зависят от этажности здания, пролетов, типа перекрытия, схемы крыши и характеристик основания. Поэтому готовая пошаговая инструкция или онлайн-калькулятор помогают понять порядок работ, но не заменяют проект.

В этой статье разберём, нужен ли армопояс в конкретных ситуациях, какие виды поясов используют в частных домах и как правильно организовать монтаж. Отдельно остановимся на размерах, утеплении и ошибках, которые способны свести пользу железобетонной ленты к минимуму.

Что такое армопояс?

Армопояс представляет собой замкнутый монолитный контур из бетона и арматуры, проходящий по верхней части несущих стен. Продольные стержни воспринимают растягивающие усилия, хомуты объединяют их в пространственный каркас, а бетон защищает металл и работает на сжатие. В результате получается прочный железобетонный пояс, который соединяет отдельные участки кладки в единую систему.

Его не следует путать с армированием рядов. Сетка или стержни, уложенные в штрабы между блоками, уменьшают риск локальных трещин и усиливают отдельные зоны. Монолитный пояс выполняет другую задачу: распределяет нагрузки на большую длину, формирует жесткий опорный уровень и связывает стены здания. Не заменяют его и перемычки над окнами и дверями — они рассчитаны прежде всего на участок над проемом.

Термины «армированный пояс» и «сейсмопояс» часто употребляют как синонимы. На практике назначение конструкции шире защиты от сейсмических воздействий. Она работает при ветровых нагрузках, распоре стропил, опирании плиты, возможной усадке и других воздействиях. Выражение армопояса под газобетон технически неточно: пояс обычно устраивают по газобетонным стенам или между уровнями кладки, а не под сам материал. Исключение — отдельные элементы основания, предусмотренные схемой фундамента.

Зачем нужен армопояс в доме из газобетона

Основная функция пояса — равномерное распределение усилий. Без него железобетонные плиты, деревянные балки или элементы кровли могут передавать давление точечно. Газоблоков под такой опорой оказывается недостаточно, и кромка начинает сминаться или растрескиваться. Армопояс для газобетона принимает нагрузку и передает ее протяженными участку стены.

Вторая функция — общая жёсткость. Замкнутая лента объединяет наружные и внутренние несущие стены, удерживает геометрию здания и помогает конструкции совместно воспринимать деформации. Это особенно важно при сложной конфигурации дома, большой длине стен, наличии второго этажа, неоднородном грунте или неравномерной осадке основания.

Третья задача связана с крышей. Газобетонные блоки не предназначены для непосредственного восприятия усилий от анкеров. Когда крепёж мауэрлата затягивают в кладке, появляются локальные напряжения. Поэтому армопояс под мауэрлат формирует надёжное основание, в которое заранее закладывают шпильки. Через него снеговые и ветровые нагрузки от кровли распределяются по всему контуру.

Железобетонная обвязка обычно необходима при опирании сборных плит, тяжелых балок, ферм или распорной стропильной системы. Её устраивают на уровне этажей и под крышей. Но правило «делать всегда и одинаково» неверно: для одноэтажного строения с легким перекрытием инженеры могут предусмотреть другое решение. Ответ даёт проект, а не только название стенового материала.

Виды армопоясов

На разных уровнях дома используется свой вариант пояса. Поэтому особенности данной конструкции нужно учитывать первым этапом создания проекта: в случае неравномерной усадки строительные решения для газобетона нельзя копировать с кирпичной кладки. До установки каркаса необходимо использовать расчетную схему.

Фундаментный или ростверковый пояс объединяет опоры основания. Он может связывать сваи или столбы и служить опорой для верхних конструкций. Такой элемент рассчитывают вместе с фундаментом; называть любой ростверк обычным стеновым армопоясом неправильно.

Цокольный пояс располагают над фундаментом или цоколем. Он выравнивает основание под первым рядом блоков и помогает распределить возможную неравномерную осадку. Между бетонной частью и газобетоном обязательно предусматривают гидроизоляцию по проектному узлу.

Межэтажный армированный контур устраивают в уровне перекрытия. Он принимает усилия от плиты или балок и передаёт их на стены. Если дом имеет два этажа, пояс одновременно становится основанием для кладки верхних рядов. Опорная площадка, глубина опирания и теплоизоляция определяются расчетом.

Подкровельный пояс находится в верхней части стен. Его назначение — объединить коробку, воспринять воздействия от стропил и обеспечить крепление армопояса с мауэрлатом через заранее установленные шпильки. Само выражение условно: крепят не пояс, а деревянный брус к закладным деталям в бетоне. Между древесиной и бетонной поверхностью размещают гидроизоляционный слой.

По способу формирования различают пояс в съёмной опалубке, в U-образных блоках и комбинированный вариант. Щиты дают свободу выбора сечения. U-блоки ускоряют монтаж, но лоток должен вместить бетон, каркас, защитный слой и утепление. В комбинированной схеме снаружи ставят доборный блок и теплоизоляцию, изнутри — съемный щит.

Устройство армопояса в доме из газобетона

Работа начинается не с покупки арматуры, а с проекта. Инженер выполняет расчет, определяет нагрузки, размеры сечения, класс бетона, диаметр и расположение стержней. На схеме отмечают углы, пересечения стен, опирание перекрытия, закладные детали и проёмы. Цена ошибки здесь намного выше стоимости расчёта.

Размеры и тепловой контур

Универсальной цифры не существует. Ориентировочная высота стенового пояса в малоэтажном доме часто находится в пределах 150–300 мм, но это не готовое решение. Ширина связана с толщиной стены и слоем наружного утепления. Толщина армопояса для газобетона должна обеспечивать расчетную несущую часть, размещение каркаса и защитного слоя бетона. Она не выбирается только по ширине блока.

Запрос толщина армопояса часто приводит к совету залить бетон на всю ширину кладки. Так появляется мостик холода: железобетон проводит тепло лучше газобетона. Поэтому снаружи предусматривают утеплитель или включают пояс в фасадную систему. Нельзя увеличивать теплоизоляцию внутри U-блока, если несущая часть становится слишком узкой.

Опалубка и арматурный каркас

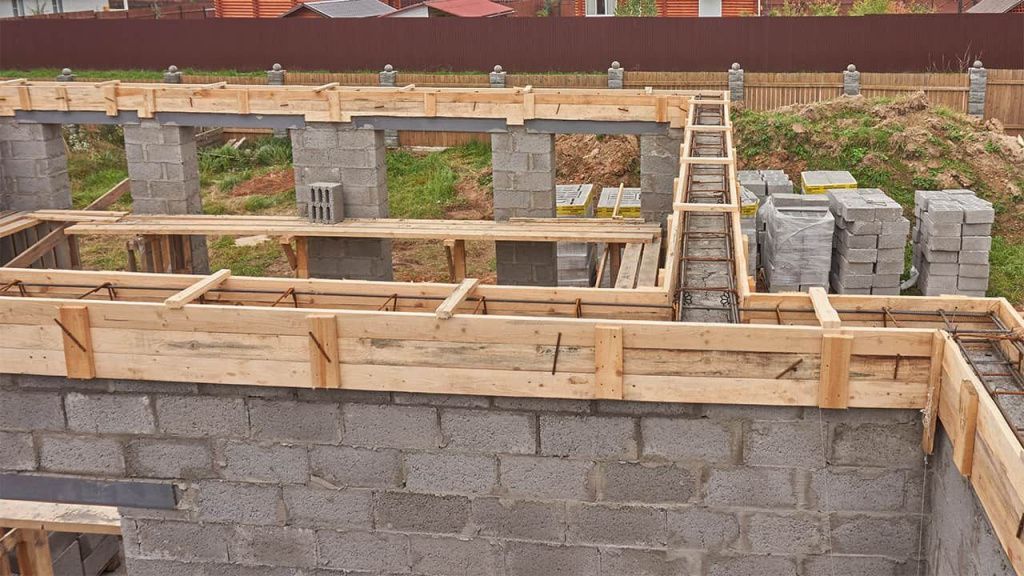

Съёмная опалубка собирается из доски, фанеры или щитов. Она должна быть герметичной и выдерживать давление свежего бетона без прогиба. Борта стягивают шпильками или поперечными перемычками, проверяют высоту и горизонтальность по всему периметру. Над проемами устанавливают временные опоры.

Каркас включает несколько продольных стержней, соединенных замкнутыми хомутами. Конкретное количество, диаметр арматуры и шаг поперечных элементов задает проект. Металл устанавливают на фиксаторы, чтобы он не касался опалубки и блоков. Защитный слой необходим для совместной работы материалов и защиты стали от коррозии.

Особое внимание уделяют углам и примыканиям. Нельзя просто свести обрезанные прутья крест-накрест. Продольное армирование должно оставаться непрерывным, а загибы и нахлесты выполняют по рабочим чертежам. Сварка допустима только для арматуры и соединений, предусмотренных проектом; на стройплощадке каркас чаще связывают проволокой.

Закладные детали и заливка

До бетонирования устанавливают шпильки под мауэрлат и другие закладные. Их шаг и положение сверяют со схемой стропильной системы, чтобы крепёж не оказался на месте стропил. Шпильки фиксируют жёстко: при подаче смеси они не должны наклониться или сместиться. После набора прочности сверлить пояс ради случайно забытого крепления нежелательно — можно повредить арматуру.

Заливка выполняется по возможности за один прием. Бетон равномерно подают по длине ленты и уплотняют глубинным вибратором, не задевая каркас, утеплитель и стенки опалубки. Добавлять воду в готовую смесь для удобства нельзя: это меняет водоцементное отношение и снижает прочность. Если технологический перерыв неизбежен, место рабочего шва заранее назначает проектировщик.

После заливки верх ленты разравнивают, не давая влаге испаряться слишком быстро. В жару бетон укрывают и увлажняют, при низкой температуре применяют предусмотренные технологией меры прогрева. Демонтаж боковых щитов и нагружение — разные этапы. Даже если опалубка уже снята, бетон ещё продолжает набирать прочность; ориентир марочной прочности при нормальных условиях составляет 28 суток.

Объём смеси определяют по формуле V = L × B × H. Длина L включает замкнутый контур и внутренние несущие стены, B — рабочая ширина, H — высота. Онлайн-калькулятор полезен для закупки материалов, но не рассчитывает несущую способность. К объему добавляют запас; стоимость и цена работ зависят от сечения, опалубки, арматуры, бетона, доставки и подачи.

Если владелец собирается сделать пояс своими руками, ему всё равно необходим конструктивный раздел проекта. Пошаговая схема помогает организовать работы, но не отвечает на вопрос, выдержит ли конкретный каркас плиты, балки и крышу данного дома.

Основные ошибки при установке армопояса

Первая и самая опасная ошибка — разрыв контура. Пояс должен быть замкнутым по периметру и связанным на пересечениях несущих стен. Прерывистая бетонная лента не обеспечивает равномерное распределение нагрузок, а около ее концов возникают зоны концентрации напряжений.

Вторая ошибка — выбор сечения «как у соседей». Даже внешне похожие частные дома отличаются грунтом, пролетами, массой перекрытия и конструкцией кровли. Недостаточная ширина или высота снижает несущую способность, а избыточный бетон увеличивает массу и расходы без доказанной пользы.

Третья ошибка — слабая опалубка. При заливке щиты расходятся, геометрия меняется, смесь вытекает через щели. Исправить деформированный монолитный элемент после твердения сложно. Все стяжки, подпорки и верхние перемычки необходимо установить до подачи бетона.

Четвертая ошибка — нарушение армирования. К ней относятся разорванные стержни в углах, недостаточные нахлесты, отсутствие фиксаторов, произвольный шаг хомутов и контакт металла с наружной поверхностью. Неправильное армирование может привести к коррозии, раскрытию трещин и неравномерной работе конструкции.

Пятая ошибка — заливка отдельными фрагментами без проектного рабочего шва. Холодный стык ослабляет монолитность. Не менее опасны плохо уплотненный бетон, пустоты под стержнями, добавление воды и раннее нагружение. Контроль качества нужен на всех этапах — от приемки смеси до ухода за ней.

Шестая ошибка — отсутствие утепления. Открытый железобетонный пояс становится холодной полосой по фасаду. На внутренней поверхности возможны пониженная температура и конденсат. Защита теплового контура продумывается вместе с фасадом, а не после появления сырости.

Седьмая ошибка — монтаж мауэрлата или перекрытия без заранее подготовленных узлов. Случайные анкеры в газобетонных блоках создают точечные воздействия, а сверление железобетона может задеть рабочие стержни. Положение важных креплений, гильз и закладных указывают в проекте до бетонирования.

Наконец, нельзя заменять армопояс несколькими рядами кирпича, обычной сеткой или перемычками. Кирпичная кладка и армирование швов выполняют свои функции, но не превращаются в непрерывный железобетонный каркас. То же относится к стенам из пеноблоков и других ячеистых материалов.

Заключение

Армопояс — это часть расчетной схемы здания, а не универсальная бетонная полоса. Он связывает стены, распределяет усилия от перекрытия и крыши, создаёт основание под мауэрлат и помогает коробке противостоять деформации. Чтобы пояс работал, необходимы замкнутый контур, проектное армирование, устойчивые щиты, непрерывная заливка, правильный уход за бетоном и защита от промерзания.

Перед началом строительства стоит сопоставить выбранные проекты домов с условиями участка и заказать расчет. Данные услуги по строительству помогают согласовать фундамент, стены, перекрытия и кровлю как единую систему, а не исправлять несовместимые решения на площадке.

Главное правило: размеры, материалы и технология определяются для конкретного дома. Грамотно выполненный пояс помогает газобетонной кладке сохранять целостность в течение всего срока эксплуатации.
