Мауэрлат: что это такое, для чего нужен и как крепится к стенам

Содержание:

1. Мауэрлат: что это такое в строительстве
2. Назначение мауэрлата
3. Из каких материалов изготавливается мауэрлат?
4. Особенности укладки мауэрлата
5. Ошибки при строительстве мауэрлата
6. Заключение

Когда смотрят на готовую крышу, внимание обычно привлекают покрытие, конёк и водостоки. Опорный брус под стропилами почти не виден, хотя от него зависит, как кровля будет передавать свой вес на стены дома и противостоять ветру. Этот элемент называется мауэрлат. Он связывает коробку здания со стропильной системой и помогает всей конструкции работать как единое целое.

Мауэрлат нельзя выбирать только по привычному размеру или устанавливать по фотографии из интернета. Сечение, положение и крепёж зависят от материала стен, формы крыши, снеговых и ветровых нагрузок, шага стропил и наличия армированного пояса. В статье разберем его основные функции, материалы, этапы монтажа и ошибки, из-за которых надёжный узел превращается в слабое место.

Мауэрлат: что это такое в строительстве

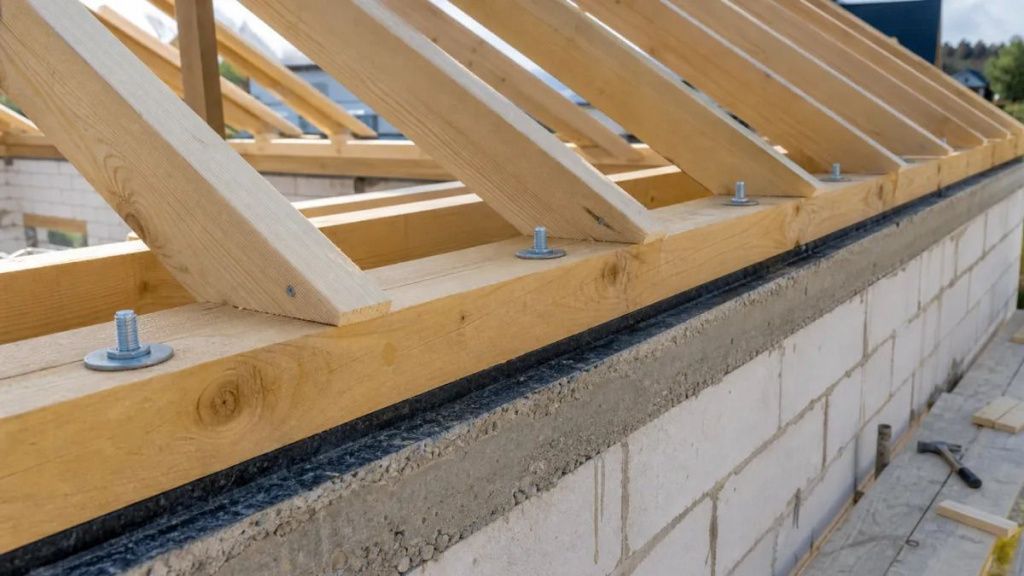

Мауэрлат представляет собой горизонтальный опорный элемент, уложенный на верхней части наружных несущих стен. На него опираются стропильные ноги, а сам он принимает усилия от стропильной конструкции и передает их стенам. В деревянном доме эту функцию часто выполняет верхний венец, поэтому отдельная балка нужна не всегда. В зданиях из кирпича, газобетона и других каменных материалов её предусматривают проектом.

Чаще всего мауэрлат для крыши делают из деревянного бруса. Его размещают вдоль стен, на которые передается нагрузка от скатов. У четырехскатной кровли элементы обычно образуют контур по периметру, у простой двускатной могут располагаться на двух параллельных стенах. Конкретная схема связана не с названием кровли, а с тем, куда опираются стропила и какие усилия возникают в узлах.

Мауэрлат не является обрешеткой, коньковым прогоном или обычной подкладочной доской. Обрешетка служит основанием для кровельной системы покрытия, прогон поддерживает стропила в пролёте, а опорный брус соединяет стропильный каркас с коробкой здания. Слова «фундамент крыши» хорошо объясняют его роль, но не означают, что элемент можно рассчитать отдельно от остальных частей строения.

В проекте определяют геометрию, материал и толщину мауэрлата, количество соединений и способы фиксации. Выражение «толщина» в быту используют часто, однако для прямоугольного бруса правильнее указывать ширину и высоту сечения. Готовые размеры из чужого проекта подходят только как справочный ориентир.

Назначение мауэрлата

Главная задача — распределение сосредоточенных усилий. Каждая стропильная нога давит на сравнительно небольшой участок стены. Уложенный вдоль опорной линии брус принимает эти воздействия и распределяет их на большую длину. Благодаря этому работает принцип равномерного распределения: кирпичная кладка или верхний ряд блоков не испытывают опасного давления в отдельных точках.

Вторая функция — создание ровной и прочной опоры. Верх стены может иметь небольшие отклонения, а стропильной системе необходим единый горизонтальный уровень. Балка формирует основание, относительно которого выставляют пары стропил, коньковый узел и другие части каркаса. Она не исправляет серьезные дефекты кладки, но помогает точно собрать геометрию крыши.

Третье назначение связано с пространственной устойчивостью. Собственный вес кровли, снег и ветер создают вертикальные, горизонтальные и отрывающие усилия. При некоторых схемах стропила также стремятся раздвинуть стены. Мауэрлат принимает часть нагрузок, связывает отдельные узлы и через крепление передает усилия коробке, а затем на фундамент. При этом сам по себе брус не заменяет затяжки, ригели или расчёт стропильной системы.

Особенно важно удержание кровли при ветровом подсосе. Поток воздуха способен создавать подъемную силу, поэтому просто положить тяжелую балку на стену недостаточно. Крепление мауэрлата должно образовывать непрерывную цепочку: стропило — брус — шпильки или анкеры — армопояс либо кладка. Надежное соединение рассчитывают с учетом внешней нагрузки и особенностей конкретного здания.

На вопрос, нужен ли такой элемент всегда, нет одного ответа. В срубе опорой служит верхнее бревно или венец, а в некоторых каркасных системах нагрузку передает верхняя обвязка. Но для каменного частного дома со скатной крышей мауэрлат чаще необходим. Решение об отказе от него должно следовать из проекта, а не из желания упростить этап работ.

Из каких материалов изготавливается мауэрлат?

Основной вариант — прочный цельный хвойный брус. Деревянный материал удобен в обработке, хорошо соединяется со стропилами и при достаточном сечении выдерживает расчётные усилия. Древесина должна быть сухой, без гнили, глубоких трещин, значительного обзола и ослабляющих дефектов. Большой сучок в зоне врубки или шпильки способен заметно уменьшить прочность.

Перед монтажом дерево обрабатывают защитными составами. Антисептик снижает риск биологического поражения, огнезащитный состав повышает сопротивляемость возгоранию. Обработка не отменяет вентиляцию и защиту от увлажнения. Особенно тщательно пропитывают торцы, отверстия и места запилов; если их сделали после первой обработки, открывшиеся поверхности покрывают повторно.

Когда цельной балки нужной длины нет, используют несколько отрезков. Их соединяют не простым стыком торец к торцу, а предусмотренным проектом замком, например вполдерева, и стягивают крепежом. Соединения разносят от углов и зон высокой нагрузки. Короткие обрезки, собранные в цепочку, не создают такого же прочного опорного контура, как грамотно сращенный брус.

Для лёгких построек иногда применяют пакет из нескольких досок. Доски укладывают плашмя, объединяют в балку и связывают между собой по расчетной схеме. Такое решение нельзя автоматически переносить на жилой дом: работа составного элемента зависит от качества соединений. Круглое бревно используют реже, поскольку для плотного опирания приходится делать ровную плоскость по всей длине.

Стальные строительные профили встречаются в системах с металлическими фермами. Они прочны, но требуют расчёта узлов, защиты от коррозии и мостиков холода.

Запрос какой должен быть мауэрлат нельзя свести к одному сечению. В частном строительстве встречаются брусья 100×150, 150×150 и 200×200 мм, однако эти числа не являются нормой для любого дома. Расчет учитывает пролёты, шаг и схему стропил, массу кровельной конструкции, снеговой район, ветер, расстояние между креплениями и прочность стены. Чрезмерно массивная балка повышает вес и цены работ, а слишком малая может сминаться в опорных узлах.

Особенности укладки мауэрлата

Установка мауэрлата начинается ещё до подъёма бруса на стены. Проектировщик определяет опорные линии, сечения и узлы, а строители проверяют отметки кладки и армопояса. Основание должно быть прочным и ровным. Все шпильки, анкеры, стыки и места опирания стропильных ног размечают заранее, чтобы крепёж не попал в будущую врубку.

Подготовка основания и гидроизоляция

В доме из газобетона брус обычно крепят не непосредственно к газобетону, а к замкнутому железобетонному поясу. Армопояс распределяет усилия по верхней части стен и создает прочное основание для закладных деталей. Шпильки устанавливают и фиксируют в арматурном каркасе до заливки бетона. Попытка поставить мощный анкер в пористые блоки без расчётного узла не даёт сопоставимой надёжности.

На кирпичной стене возможны разные виды крепления: заранее заложенные резьбовые шпильки, анкеры, специальные закладные детали или проволочные связи. Выбор зависит от состояния и толщины кладки, величины усилий и проекта. Несколько верхних рядов кирпича не должны разрушаться при затяжке гаек. Если нагрузка велика или материал стены неоднороден, также предусматривают армированный пояс.

Между минеральным основанием и деревом обязательна отсечная гидроизоляция. Она мешает капиллярной влаге переходить из бетона или кладки в древесину. Полотно укладывается непрерывно, без складок и разрывов, но оно не должно создавать мягкую нестабильную подушку. Гидроизоляция защищает нижнюю грань, а не заменяет просушку бруса и нормальный режим чердачного пространства.

Разметка, сверление и сборка контура

Перед тем как решать, как сделать мауэрлат, проверяют диагонали здания и положение опорных линий. Брус укладывают ближе к внутренней стороне стены, сохраняя предусмотренный проектом отступ от внешней грани. Вынос к самому фасаду повышает риск увлажнения и скалывания кладки. Точное место зависит от конструкции стены, утепления и узла карниза.

Положение шпилек удобно переносить на древесину с помощью шаблона. Отверстия сверлят с минимальным разумным запасом, после чего балку аккуратно опускают на закладные. Широкие шайбы распределяют давление гайки на древесину. Крепёж затягивают последовательно, контролируя уровень; чрезмерная затяжка продавливает волокна и ослабляет узел.

На практике вопрос как крепить мауэрлат имеет разные ответы для кирпичной, бетонной и газобетонной стены. Универсальной инструкции с одним типом анкера не существует. Диаметр, шаг, глубина заделки и расположение крепежа задаются расчетом. Количество точек фиксации согласуют с шагом стропил и ветровыми усилиями, а не выбирают «через метр» без проверки.

Стыки отрезков выполняют так, чтобы балка работала непрерывно. В углах элементы соединяют по проектному узлу и стягивают болтами или пластинами. Контур проверяют по уровню, длину сторон и диагонали сверяют повторно. Только после этого окончательно фиксируют гайки и размечают места стропильных ног.

Соединение со стропилами

Способ соединения зависит от расчетной схемы. Жёсткий узел ограничивает перемещения стропильной ноги и применяется там, где это предусмотрено проектом. Скользящий крепеж используют главным образом в деревянных зданиях, где стены дают заметную усадку. Подмена одного способа другим меняет работу всей конструкции.

Для посадки стропила может выполняться запил, но его глубину ограничивают, чтобы не ослабить ногу. Сам мауэрлат глубокими выборками обычно не прорезают. Узел усиливают уголками, пластинами, скобами или специальным крепежом, однако металлические детали не компенсируют ошибочную геометрию. Важно, чтобы стропила опирались всей расчетной площадью, а не краем.

Если владелец планирует выполнить монтаж своими руками, ему нужна не только пошаговая инструкция, но и рабочие чертежи. Правила безопасности также обязательны: длинный тяжелый брус поднимают механизированно или согласованной бригадой, применяют устойчивые подмости и страховку. Экономия на подъёме не оправдывает риск для людей и конструкции.

Ошибки при строительстве мауэрлата

Первая ошибка — начинать без расчёта. Выбор балки «как у соседа» не учитывает площадь и уклон скатов, массу покрытия, снег, ветер и схему стропил. Даже две внешне похожие двускатные крыши могут создавать разные усилия. Неверные сечения и редкое крепление приводят к прогибам, смятию древесины или смещению кровли.

Вторая ошибка — сырой или дефектный брус. После высыхания его может повести, из-за чего опорная плоскость перестанет быть ровной, а гайки ослабнут. Трещины возле шпилек уменьшают рабочее сечение. Материал осматривают до подъёма, проверяют влажность и отбраковывают проблемные заготовки, а не прячут дефекты в стене.

Третья ошибка — отсутствие гидроизоляции и защитной обработки. Постоянный контакт древесины с влажным бетоном создаёт условия для гниения. Пропитка только видимых граней тоже не решает проблему: нижняя поверхность, торцы и свежие отверстия остаются без защиты.

Четвертая ошибка — слабое основание. Анкеры, установленные прямо в верхний ряд хрупких блоков, могут расшататься или вырвать материал. Для передачи усилий к газобетону требуется рассчитанный узел с армопоясом. Но и армопояс не помогает, если он разорван, плохо армирован либо шпильки закреплены лишь в тонком защитном слое бетона.

Пятая ошибка — несогласованная разметка. Закладная оказывается под стропильной ногой, возле края бруса или в месте стыка. Тогда её срезают, переносят или расширяют отверстие, ослабляя соединение. Раскладку шпилек и стропил нужно сводить на одной схеме до бетонных работ.

Шестая ошибка — неправильное сращивание. Короткие части, соединенные встык одним уголком, не обеспечивают требуемой жёсткости. Стыки нельзя собирать возле углов и оставлять без механической связи. Уложенный контур должен воспринимать расчетные усилия по всей длине.

Седьмая ошибка — чрезмерные запилы. Глубокая выборка уменьшает рабочее сечение стропила или опорного бруса. Если детали не сходятся без большой подгонки, следует проверить геометрию, а не выбирать всё больше древесины. Тонкая балка с множеством вырезов перестаёт быть прочной основой.

Восьмая ошибка — считать мауэрлат самостоятельным лекарством от всех проблем крыши. Он не заменяет затяжки, связи, прогоны и правильное устройство узлов. Если распорная система передает горизонтальные усилия, их должен воспринимать предусмотренный каркас. Надежность обеспечивает совместная работа всех элементов, а не один массивный брус.

Заключение

Мауэрлат служит опорой для стропил, распределяет нагрузки по стенам и связывает кровлю с коробкой дома. Он принимает вес крыши, снеговые и ветровые воздействия, обеспечивает ровное основание и надёжное удержание стропильной системы. Материал, размеры и способ фиксации выбирают только вместе с конструктивной схемой здания.

Перед началом работ нужно ответить не только на вопрос, как крепить мауэрлат, но и определить, к чему именно он будет крепиться, какие усилия воспримет и как соединится со стропилами. Для газобетона обычно нужен железобетонный пояс, для кирпичной стены вариант зависит от кладки и расчёта. В любом случае важны сухая древесина, гидроизоляция, точная разметка, надёжные шпильки и аккуратная сборка.

Выбирая проекты домов, стоит сразу проверять, разработаны ли узлы опирания стропил и закладные детали. Профессиональные кровельные работы начинаются с проекта, а не с покупки крепежа. Точно рассчитанный и собранный мауэрлат помогает крыше сохранять геометрию и устойчивость долгие годы.
